📡 QAM(Quadrature Amplitude Modulation) 이란?
QAM(Quadrature Amplitude Modulation, 직교 진폭 변조)은 디지털 및 아날로그 신호를 변조하는 방법 중 하나로, 진폭과 위상을 동시에 조정하여 데이터 전송 효율을 극대화하는 기술입니다. 주로 무선 통신, 디지털 TV, 광대역 인터넷 및 위성 통신에서 널리 사용되며, 높은 데이터 전송률을 제공하는 것이 특징입니다.
✔ 정의: 신호의 진폭과 위상을 조합하여 정보를 전달하는 변조 방식
✔ 주요 특징: 높은 전송 속도, 대역폭 효율성 증가, 다중 변조 방식 지원
✔ 적용 분야: Wi-Fi, 5G, 디지털 TV(DVB), 케이블 모뎀(DOCSIS), 위성 통신
✔ 관련 기술: PSK(Phase Shift Keying), ASK(Amplitude Shift Keying), OFDM(Orthogonal Frequency Division Multiplexing)
📌 QAM의 원리와 동작 방식
🎛 1. 변조(Modulation)의 개념
변조란 신호를 특정한 주파수 대역에 맞춰 변형하여 전송하는 과정을 의미합니다. QAM은 신호의 진폭과 위상을 동시에 변조하여 더 많은 정보를 한 번에 전송할 수 있도록 설계되었습니다.
✅ 진폭(Amplitude) 변조 → 신호의 세기를 조절하여 데이터 인코딩
✅ 위상(Phase) 변조 → 신호의 파형 위치(위상)를 변경하여 데이터 전송
✅ 진폭 + 위상 변조(QAM) → 두 가지 방식을 동시에 활용하여 데이터 전송률 극대화
🔢 2. QAM의 동작 원리
QAM은 서로 직교(Orthogonal)하는 두 개의 반송파(Carrier)를 사용하여 데이터를 변조하는 방식입니다. 이를 위해 I(In-phase) 성분과 Q(Quadrature) 성분이라는 두 개의 신호를 활용하여 데이터 비트를 인코딩합니다.
✅ I 성분 → 기준 신호(위상 0도)로 변조
✅ Q 성분 → 기준 신호보다 90도 위상 차이를 가진 신호로 변조
✅ 이 두 신호를 결합하여 전송하면 다양한 진폭 및 위상 조합이 가능해짐
📌 QAM의 변조 방식 및 종류
🔹 1. 아날로그 QAM (Analog QAM)
아날로그 QAM은 아날로그 신호의 진폭과 위상을 동시에 변조하는 방식으로, AM(Amplitude Modulation) 및 FM(Frequency Modulation)과 함께 라디오 및 아날로그 TV 송출에 사용됩니다.
✅ AM/FM 라디오 변조 → 음성 신호를 아날로그 방식으로 전송
✅ NTSC, PAL 등의 TV 방송 표준에서 활용 → 비디오 및 오디오 신호 전송
🔸 2. 디지털 QAM (Digital QAM)
디지털 QAM은 디지털 데이터(0과 1)를 변조하여 높은 데이터 전송 속도를 제공하는 방식으로, 현재 가장 널리 사용됩니다.
✅ Wi-Fi 및 5G 네트워크에서 사용 (16-QAM, 64-QAM, 256-QAM 등)
✅ 디지털 TV 및 케이블 모뎀에서 데이터 전송률 향상
✅ 광대역 인터넷 서비스(DOCSIS)에서 속도 증가

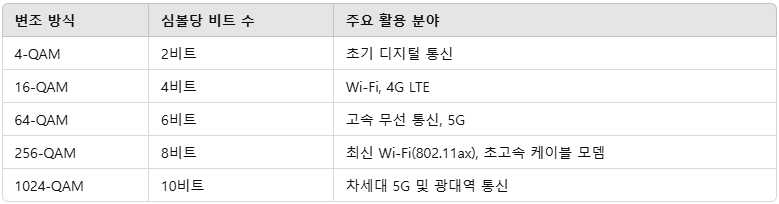

📊 3. QAM 변조 방식 비교
✅ 변조 차수가 높을수록 전송 속도가 증가하지만, 노이즈에 대한 내성이 약해짐
📌 QAM의 장점과 단점
✅ 1. QAM의 장점
✔ 높은 데이터 전송 속도 제공 → 동일한 대역폭에서 더 많은 정보 전송 가능
✔ 다양한 통신 기술과 호환 가능 → Wi-Fi, LTE, 5G, 광대역 인터넷 등에서 활용
✔ 대역폭 효율성 증가 → 동일한 주파수에서 더 많은 데이터를 전송하여 스펙트럼 활용 극대화
✔ 멀티플렉싱 가능 → OFDM(직교 주파수 분할 다중화)과 결합 시 데이터 손실 최소화
⚠ 2. QAM의 단점
❌ 노이즈에 취약 → 고차원 QAM(256-QAM 이상)은 신호 간섭과 감쇄(Attenuation) 문제 발생 가능
❌ 고성능 하드웨어 요구 → 정확한 신호 복원을 위해 고급 디지털 신호 처리(DSP) 기술 필요
❌ 전력 소비 증가 → 고차원 QAM은 높은 SNR(Signal-to-Noise Ratio)을 필요로 하여 전력 소모 증가
📌 QAM의 활용 분야
📡 1. 무선 통신(Wi-Fi, LTE, 5G)
✅ Wi-Fi 6(802.11ax)에서 1024-QAM 사용 → 데이터 전송률 25% 향상
✅ 4G LTE에서 64-QAM, 5G에서 256-QAM 이상 사용 → 초고속 무선 네트워크 구현
✅ 위성 통신 및 마이크로파 링크에서 활용 → 장거리 데이터 전송 최적화
🎥 2. 디지털 TV 및 방송 기술
✅ 케이블 TV(DVB-C), 지상파(DVB-T)에서 64-QAM, 256-QAM 사용
✅ 고화질 영상 스트리밍을 위한 데이터 압축 기술과 결합
✅ DVB(Digital Video Broadcasting) 및 IPTV에서 대역폭 효율성 극대화
🌍 3. 광대역 인터넷 및 케이블 모뎀
✅ DOCSIS(Digital Cable Modem)에서 1024-QAM 사용 → 초고속 인터넷 제공
✅ 유선 네트워크의 데이터 처리 용량 증가 → 대용량 트래픽 효율적 관리 가능
✅ 차세대 광대역 네트워크에서 4096-QAM 연구 중 → 10Gbps 이상의 속도 가능성 탐색
📌 QAM의 미래 전망
🚀 1. 차세대 통신 기술에서의 발전
✅ 6G 통신에서 4096-QAM 이상 도입 가능성 연구 중 → 초고속 데이터 전송 지원
✅ AI 및 머신러닝을 활용한 QAM 신호 최적화 연구 진행
✅ 위성 인터넷(Starlink 등)에서 향상된 QAM 기술 적용 가능성
🔄 2. 전력 효율성과 신호 안정성 향상
✅ 저전력 QAM 기술 개발 → 모바일 기기의 배터리 사용 최적화
✅ AI 기반 신호 복원 기술 → 고차원 QAM의 신호 왜곡 보정 가능성 증가
📌 결론
QAM(Quadrature Amplitude Modulation)은 현대 디지털 및 아날로그 통신에서 핵심적인 변조 기술로, Wi-Fi, 5G, 디지털 TV, 광대역 인터넷 등 다양한 분야에서 널리 활용됩니다. 앞으로 6G, 위성 인터넷, AI 기반 신호 처리 기술과 결합하여 더욱 효율적이고 빠른 데이터 전송을 가능하게 할 전망입니다. 📡🚀
